Tre vanliga specifikationer för vakuumflänsar (CF / KF / ISO)

1. Conflat Flang (CF fläns) är en typ av flänsanslutning som används i ultra högvakuum. Det är en typ av metallstatisk tätning som tålar högtemperaturbakning.

● CF-vakuumförband är lämpliga för applikationer med hög högvakuum. Den nominella diametern innefattar: DN16, 40, 63, 100, 160, 200, 250.

● Tillverkningsstandarderna omfattar: ISO 3669.

● Applicerbart vakuum är upp till ^10-12 mbar.

● Flänsförseglingsmaterial: Viton, PTFE, koppar etc.

● Flänsmaterialet: 304, 316 rostfritt stål mm

● CF-vakuumkontakten består av fläns, kopparring.

2. KF är en snabblåsningsfläns applicerad i vakuumsystem. Den består av följande komponenter: två symmetriskt fördelade KF-flänsar, O-ring, centreringsfäste och klämma. Det finns ingen anledning att använda något annat verktyg, helt enkelt genom att vrida skivmuttern med handen för att lossa eller dra åt anslutningen.

● KF-dammsugaren är en liten snabbmonterad flänsfog. Den nominella diameterstorleken innefattar: DN 10, 16, 25, 40, 50.

● Tillverkningsstandarderna omfattar: DIN 28403, ISO 2861.

● Det aktuella vakuumet är upp till 10 ^-8 mbar.

● Flänsförseglingsmaterialet: Viton, Buna, Silikon, EPDM, Al etc.

● Flänsmaterialet: 304, 316 rostfritt stål etc.

● KF-vakuumkontakten består av fläns, klämma, O-ring och centreringsring.

3. ISO flänsar och rörledningar kan användas i en mängd olika tillämpningar från atmosfärstryck till högvakuum. Diametern på röret är över 50 mm. Om du använder Viton O-ringen kan den bakas vid 150 ° C. De två vanligt använda formerna av ISO-flänsar är ISO-K och ISO-F.

● ISO-K och ISO-F dammsugare är storstora dammsugar. Den nominella diameterstorleken innefattar: DN 63, 100, 160, 200, 250, 320, 400, 500 och 630.

● Tillverkningsstandarderna omfattar: DIN 28404 , ISO 1609.

● Det kan appliceras vid ett tillfälle som vakuumgraden är upp till 10 ^-8 mbar.

● Flänsförseglingsmaterial: Viton, Buna, Silikon, EPDM, Al etc.

● Flänsmaterialet: 304, 316 rostfritt stål etc.

(1) ISO-K-vakuumkontakten består av fläns, klämma, O-ring och centreringsring.

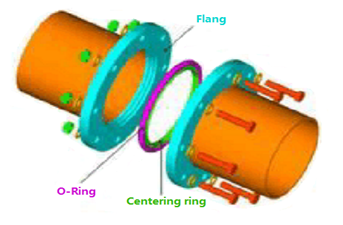

(2) ISO-F-vakuumkontakten består av fläns, O-ring och centreringsring. Skillnaden med ISO-K är att flänsen är bultad.
